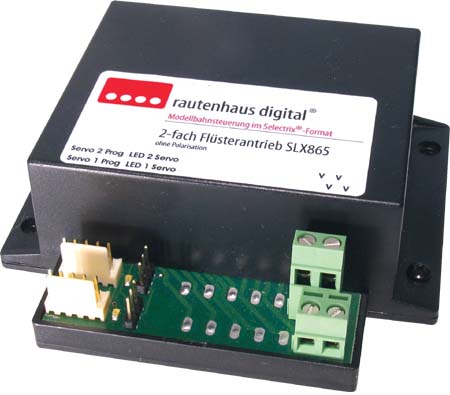

2 voudige fluisteraandrijving zonder hartstukpolarisatie SLX865

   Fluisteraandrijving zonder hartstuk[polarisatie SLX865

De fluisteraandrijving SLX865 bestaat uit de servo electronica en twee servoaandrijvingen voor het stellen van wissels of formseinen of voor de aandrijving van functiemodellen. In tegestelling tot de 2 voudige fluisteraandrijving SLX864 heeft de SLX865 geen geintegreerde schakelaar voor hartstukpolarisatie of voor andere schakelfuncties.

De servo electronica wordt direct over de SX bus aangestuurt, andere functiedecoders zijn niet nodig! Met de servo-electronica kunnen per aandrijving tot wel vier eindposities ingesteld worden, zodat verschillende vaste posities in een stelhoek van 120° precies uitgevoerd kunnen worden. De stelsnelheid is voor elke richting apart instelbaar, zodat bijv. bij formseinen de benedenwaartse beweging sneller dan de opwaartse beweging van de seinvleugel ingesteld kan worden. De stelterugmelding volgt over tot wel 2 bit, zodat er ook een omloopsignalering gerealiseerd kan worden.

De servo electronica kan twee servoaandrijvingen aansturen, zodat er geen onodige verkabeling nodig is. Mochten de aansluitkabels van de servo's toch onverhoopt te kort zijn, dan zijn er verschillende kabelengtes te verkrijgen! De montage van de servo's geschiedt dmv. een precies passende kunststof beugel, die een betrouwbare en duurzame bevestiging van de servoaandrijving garandeert. Voor de bevestiging van de steldraad van de wissels zijn de aandrijvingen uitgevoerd met een speciaal hiervoor geconstueerde servovinger. Voor ander toepassingsmogelijkheden kan de servo ook met een servokruis uitgerust worden.

Ondanks zijn modulaire opbouw en een grote functionaliteitsomvang heeft de fluisteraandrijving SLX865 een juiste prijs/functionaliteits verhouding


SELECTRIX-compatibel, daardoor een volledige werking met alle SELECTRIX-systeemcomponenten.


Technische gegevens wisselservo electronica SLX864

Aansluitingen 2 bussen voor de aansluiting aan de SX bus
Schroefklemmen voor een aparte voeding
2 Steeksokkels voor de aansluiting van de wisselservo's

Aansluitstekkers voor de programmeerder SLX861 voor het instellen van de wisslservo's

Omloopsnelheid tussen 0.1 en 20 seconden per schakeldoorgang bij een stelhoek van 120° door programmeerder electronisch instelbaar

Technische gegevens wisselservo


Aansluiting voor wisselservo electronica

Montage met speciale dubbelzijdige tape en schroefbare bevestigingsbeugel

Wisselsteldraad uitwisselbaar, verenstaaldraad (0,8mm doorsnede) in een speciale houder

Opgenomen vermogen 80mA (Ruststroom), 80-200mA (Steldoorgang)

voor verder informatie verwijs ik u naar handleidingen

Bestelnummer Artikelbschrijving Stukprijs (incl. btw.) Aantal
SLX865Fluisteraandrijving zonder hartstukpolarisatie
Complete wissel electronica voor twee wissels met decoderfunctie, zonder hartstukpolarisatie, incl. 2x 18g Servo incl. servovinger, houder en bevestigingsmateriaal.
63,90 €Bestellen
SLX861Programmeerapparaat SLX861
19,90 €Bestellen
SK020Servokabel lengte 20cm
voor het verlengen van de aansluitkabel van onze wisselservos SLX860 en SLX864
2,20 €Bestellen
SK050Servokabel lengte 50cm
voor het verlengen van de aansluitkabel van onze wisselservos SLX860 en SLX864
2,50 €Bestellen
SK100Servokabel lengte 100cm
voor het verlengen van de aansluitkabel van onze wisselservos SLX860 en SLX864
3,10 €Bestellen

Verzending onder rembours, voorruitbetaling of overeenkomend,
verzendkosten EUR 5.50, bestellingen vanaf EUR 400 binnen Nederland geen verzendkosten,
betaling binnen 14 dagen na rekeningsdatum.

Bank: ROKON Electronica, Fortisbank Doetinchem, Rekening Nr. 97. 11. 81. 047, NL75FTSB0971181047

Prijsveranderingen en vergissing onder voorbehoud. Technische veranderingen van het product onder voorbehoud.
