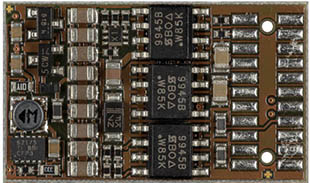

Döhler & Haass - Multiprotocol-Sounddecoder SD22A

SD22A-0

De bewezen sounddecoder van de 2e generatie is nu verkrijgbaar.De decoder kan naar keuze aangestuurd worden met een konvectionele gelijkstroom regelaar, en met verschillende digitaalsystemen volgens het Selectrix, Selectrix2 of DCC formaat. De omschakeling tussen analoog en digitaal volgt automatisch, waarbij het laatste geprogrammeerde protocol bij een digitale aansturing wordt onthouden.

De decoder ondersteund het remmen met een asymmetrische digitale spanning (vier dioden in serie en een diode antiparallel Lenz ABC), het langzaam rijden (met geschikte remmodules) en de bidirektionale communicatie (lokadres terugmelding in het DCC bedrijf per RailCom®).

Technische specificaties

  • Afmetingen 6,6 * 15,8 * 4,0 mm
  • Vermogen 2,0 A
  • Max. motorstroom 2,0 A
  • Max. rijspanning 30 V
  • Omschakelspanning bij AC-analoog max. 45 V piek 30 V eff.
  • LV, LR (dimbaar) elk 150 mA
  • AUX1, AUX2 (dimbaar) elk 300 mA
  • AUX3, AUX4, AUX5, AUX6 (dimbaar) elk 1,0 A
  • SUSI-Schnittstelle
  • Sample snelheid 22 kHz
  • Resolutie 16 Bits
  • Onafhankelijke soundkanalen 8
  • Opslag capaciteit 128 Megabits
  • Opslagtijdsduur tot wel 760 s
  • Max. uitgangsvermogen 2,6W aan 4O of 1,6W 8O
  • Selectrix 31 rijstappen, 100 adressen
  • Selectrix2 127 rijstappen, 10.000 adressen, 16 extra functies
  • DCC kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen
  • Lastregeling volgens de nieuwste generatie, daardoor een bijzonder fijne rijeigenschap
  • Verschillende regelvariaties voor een optimale aanpassing aan de motor, intern 127 rijstappen
  • Instelbare motorfrequentie (16 kHz, 32 kHz)
  • Bloktrajecten aansturing met eenvoudige dioden in het digitale systeem
  • Licht en functieuitgangen dimbaar en analoog te activeren
  • Rangeergang
  • Motor, licht en spoorstaafaansluiting elektronisch verwisselbaar
  • Alle functieuitgangen vrij te programmeren
  • Originele voertuig gespecificeerde stoom, diesel en E-Lok soundprojekten (geen „Standaardsounds“)
  • Realistische stoomgeluiden met wielsynchrone en overlappende zuigerslagen, rijstap afhankelijke toonhoogte en onafhankelijke nevengeluiden
  • Realistisch dieselhydraulisch rijgeluiden met rijstapafhankelijke toonhoogte, variable stationairtoerental en onafhankelijke versnellingsstappen, turbolader en dynamisch remgeluid
  • Realistisch dieselmechanisch rijgeluid met meerdere mehreren versnellingen, stationair toerental, meerdere rij en versnellingsstappen en schakelgeluiden
  • Realistisch elektrisch rijgeluid met aandrijfmotor en aandrijfmotorventilator evenals nevengeluiden (stroomafnemer, hoofdschakelaar enz.), schakelgeluiden en dynamisch remgeluid
  • Bel, hoorn, fluit, deuren sluiten enz. (afhankelijk van het soundproject) op ieder moment op te roepen
  • Alle geluidsprocessen vrij configureerbaar („Functie Mapping“) en naar willekeur op te roepen
  • Luidsprekeraansluiting tegen kortsluiting en overbelasting beschermd
  • Geringe warmteontwikkeling door toepassing van de modernste technologie
  • Temperatuur beveiliging
  • Resetfunctie voor DCC en SX2
  • Decoder is na het inbouwen eenvoudig te updaten
  • Eenvoudig soundprojecten te programmeren over de SUSI-Schnittstelle d.m.v. de "Programmer"
Bestelnummer Artikelbschrijving Stukprijs (incl. btw.) Aantal
SD22A0_G2Multiprotokol-Sounddecoder, 2000mA, 8 F-uitgangen en SUSI, RailCom, zonder aansluitdraden
105,90 €Bestellen
SD22A0_G2x03Multiprotokol-Sounddecoder, 2000mA, 8 F-uitgangen en SUSI, RailCom, zonder aansluitdraden. Prijs voor 3 stuk, is een enkele prijs can € 104,90
314,70 €Bestellen
SD22A2_G2Multiprotokol-Sounddecoder, 2000mA, 8 F-uitgangen en SUSI, RailCom, met vlakbandkabel voor NEM652 en 2 aansluitdraden
114,90 €Bestellen
SD22A2_G2x03Multiprotokol-Sounddecoder, 2000mA, 8 F-uitgangen en SUSI, RailCom, met vlakbandkabel voor NEM652 en 2 aansluitdraden. Prijs voor 3 stuk, is een enkele prijs can € 113,90
341,70 €Bestellen
SD22A3_G2Multiprotokol-Sounddecoder, 2000mA, 8 F-uitgangen en SUSI, RailCom, met 11 aansluitdraden (145mm)
111,90 €Bestellen
SD22A3_G2x03Multiprotokol-Sounddecoder, 2000mA, 8 F-uitgangen en SUSI, RailCom, met 11 aansluitdraden (145mm). Prijs voor 3 stuk, is een enkele prijs can € 110,90
332,70 €Bestellen
SD22A4_G2Multiprotokol-Sounddecoder, 2000mA, 8 F-uitgangen en SUSI, RailCom, voor PluX22-aansluiting
106,90 €Bestellen
SD22A4_G2x03Multiprotokol-Sounddecoder, 2000mA, 8 F-uitgangen en SUSI, RailCom, voor PluX22-aansluiting. Prijs voor 3 stuk, is een enkele prijs can € 105,90
317,70 €Bestellen

Verzending onder rembours, voorruitbetaling of overeenkomend,
verzendkosten EUR 5.50, bestellingen vanaf EUR 400 binnen Nederland geen verzendkosten,
betaling binnen 14 dagen na rekeningsdatum.

Bank: ROKON Electronica, Fortisbank Doetinchem, Rekening Nr. 97. 11. 81. 047, NL75FTSB0971181047

Prijsveranderingen en vergissing onder voorbehoud. Technische veranderingen van het product onder voorbehoud.
